在LABVIEW中使用LPMSIMUS

如何在LABVIEW中使用LPMSIMUS



LPMS B2,测量和数据采集

 案例,LabView


简介

美国国家仪器(NI)公司研发的LabView是用于测量和数据采集任务的最受欢迎的多用途解决方案之一。各种各样的硬件组件可以连接到PC上运行的中央控制应用程序。该应用程序包含完整的图形化编程语言,允许创建所谓的虚拟仪器(VI)。

可以通过各种通信接口(例如蓝牙,串行端口等)在LabView应用程序内部获取数据。过去一段时间以来,经常有客户要求可以与LPMS传感器进行通信的LabView驱动程序,因此LP-RESEARCH决定提供了此简短示例以提供一般性的指导。

简单示范案例

此处显示的示例是专门与LPMS-B2配合使用的,但可以定制我们产品系列中的其他传感器与其配合使用。为了与LPMS-B2通信,LP-RESEARCH使用LabView的内置蓝牙访问模块。然后,再解析传入的数据流以显示测量值。

此示例的源代码存储库在此处

LabviewExampleOverview-600x234

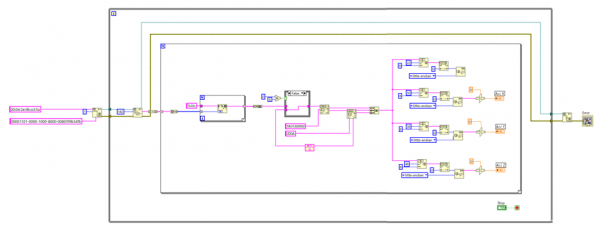

图 1 –从 LPMS-B2 获取数据的最小虚拟仪器(VI)概述



图1显示了示例设计的概述,该示例设计用于获取IMU的X,Y,Z轴加速度计并将其显示在简单的前置面板上。下面的图2和图3更详细地显示了虚拟仪器。从蓝牙接口读取原始数据流后,该数据流将转换为字符串,然后评估该字符串以找到开始和结束字符序列,最终根据其在数据包中的位置提取实际数据。



LabviewExampleCloseupPart1-600x352

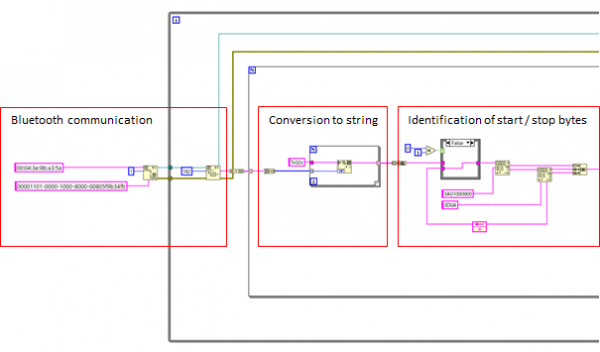

图 2 –蓝牙访问和初始数据解析

LabviewExampleCloseupPart2

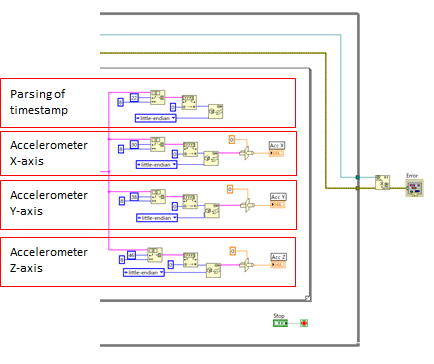

图 3 –时间戳记,加速度计 X,Y,Z 值的提取



请注意,该示例要求手动输入使用中的LPMS-B2的蓝牙ID。数据解析的配置是静态的,因此,需要配置传感器的输出数据并将其保存到LPMS-Control应用程序中的传感器闪存中。可参考LPMS手册。

该虚拟仪器的初始版本由英国牛津布鲁克斯大学运动科学小组负责人PatrickEsser博士友情提供。

更多资讯可联系我们:020-39119933,或直接联系LP-RESEARCH
